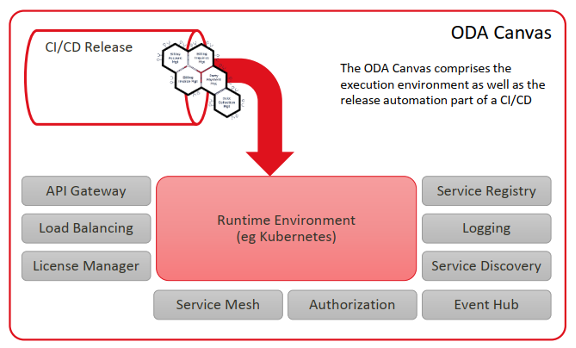

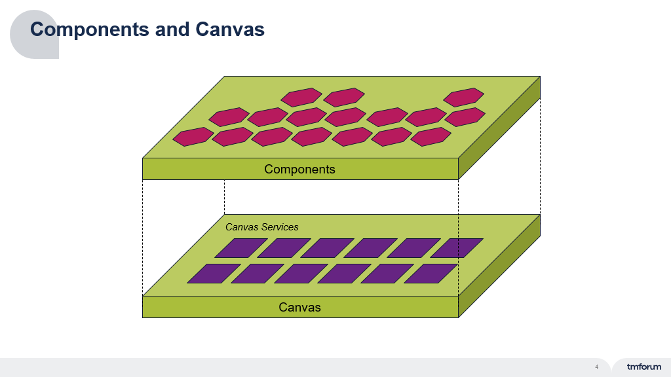

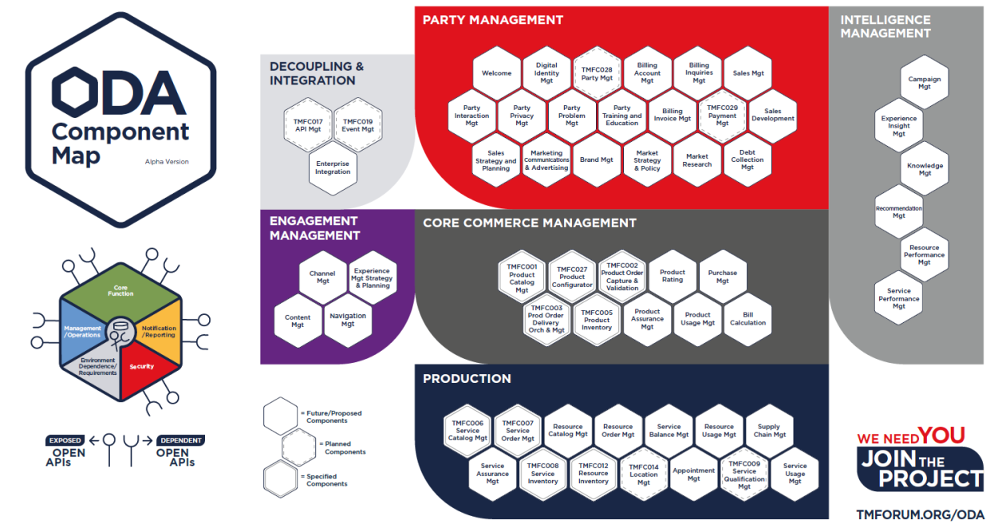

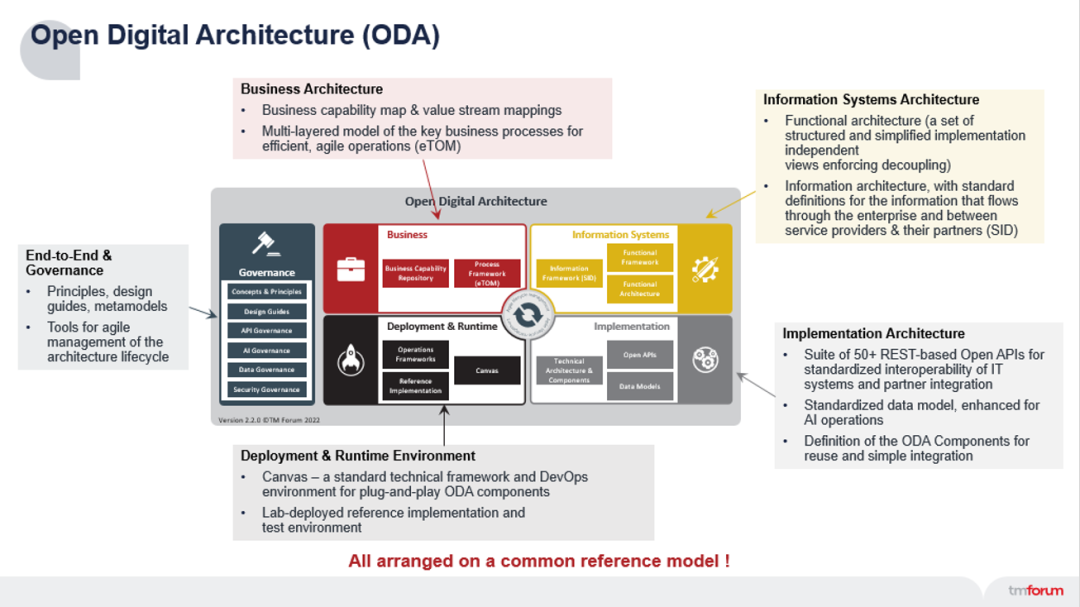

TM Forum ODA提供了答案，下面我們來介紹一下。1整體架構 面向數智驅動、泛在連接和虛實相生的新通信時代，電信IT面臨著許多挑戰：如何引導生態發展，并充分利用生態中的供應商、集成商和咨詢公司來實現敏捷業務能力？如何簡化IT架構，提高自動化運維水平，降低系統集成成本和運維成本？TM Forum作為一個全球產業組織，迄今成立時間超過34年，在全球擁有超過800家的會員，通過行業經驗、最佳實踐和行業標準來推動電信行業的領先發展。針對電信行業的這些挑戰，TM Forum推出了ODA(Open Digital Architecture)開放數字框架，從工具、代碼、知識、標準等來構建一個面向未來的IT藍圖，ODA主要包含五個部分：//業務架構 (Business Architecture)包含支持高效、敏捷運營的關鍵業務流程多層模型（eTOM），實現業務能力映射和價值流映射。//系統架構(Information System Architecture)包含支持松耦合的功能架構和數據架構(SID)，能夠在運營商、供應商及其他合作伙伴之間提供標準的信息定義。//實施架構 (Implementation Architecture)包含50多個REST-based的Open API，可以實現IT系統標準化的互操作性；支持重用和簡單集成的ODA組件，同時標準化的數據模型亦可幫助實現AI運維。//部署和運行時環境 (Deployment & Runtime Environment)通過Canvas來支持即插即用的ODA組件的運行，提供標準技術框架和DevOps支持，并且經由實驗室測試環境持續部署驗證。//治理（E2E Governance）提供相關的原則、設計指南、元數據，以及覆蓋架構全生命周期的敏捷管理工具。通過這五個部分的相互配合，運營商可以像搭積木一樣搭建符合云原生要求，支持自動化運維的數字化IT系統。其中ODA Component是這整個框架的核心。整個架構示意圖如下:2ODA部署實施ODA部署實施架構主要由兩個關鍵元素組成：Canvas和ODA組件，其關系如圖所示:Canvas提供了一個ODA組件運行環境，對外可以與CI/CD平臺對接，支持DevOps發布流程，比如：自動化的組件部署和更新，并為應用提供了一個標準化的、支持云原生的運行環境，支持容器化、微服務應用的編排部署，并提供各種非功能性服務，比如服務注冊、API治理、監控/日志等可觀測性服務以及統一安全認證、事件總線等。Canvas是基于各種云原生組件構建，為云原生應用而設計，比如編排引擎使用Kubernetes，事件格式采用CloudEvent協議等，不過這些組件都是可按需替換的。Canvas的整體示意圖如下：ODA組件是經過標準化的應用，像樂高積木一樣擁有標準的對接和管理接口，支持通過Open API相互連接，實現零配置(ZeroTouch)，可拔插方式在Canvas中運行。ODA提供了一種標準的六邊形元數據描述格式，將應用的數據模型標準化為五類屬性，包含核心功能(暴露的API接口和依賴的API接口)、事件通知、安全接口、環境要求、運維管理，為自動化的對接和管理提供了標準化的信息。ODA組件的示意如下：另外，TM Forum還提供了ODA組件地圖，對電信領域中的組件進行了標準化的劃分，用于替代TAM。約定了標準化的部件和對接的Open API，實現系統解耦，方便供應商的產品開發和運營商的采購，各生態參與方可以對功能范圍快速取得一致理解，并降低對接成本。3ODA Zero-Touch流程介紹下面我們以某運營商需要上線一個CPC組件為例來講解一下ODA下的整個部署流程。假設運營商已經擁有了一個ODA Canvas平臺。第一步，運營商可以到ODA的組件市場查詢并選擇某個供應商的組件，在經過商務等環節之后，獲得了相應的ODA組件軟件包(Helm Charts)。第二步，通過Kubernetes的Helm工具來部署這個軟件包。Kubernetes會創建出對應的應用，啟動相關容器，同時還會創建一個對應于此ODA組件的Kubernetes CRD自定義資源對象，比如本次安裝創建了一個CPC Component的ODA CRD對象。第三步，Canvas通過Kubernetes Operator擴展持續監聽ODA CRD對象的創建，當發現新增了一個CPC CRD對象之后，自動獲取到資源對象中的ODA組件的元數據信息，并根據這些信息自動觸發對應的開通動作，比如為CPC創建若干個API的CRD對象，描述CPC所提供的Open API。第四步，Canvas對API CRD對象也設置了監聽，當發現系統有新增API之后，API Operator會采集API的詳細信息，比如內部訪問地址、安全認證協議等，并將這些API發送給API網關，由API網關進行API的注冊和對外開通，并將API網關反饋的外網訪問地址更新到API CRD對象中，這樣即實現了組件的自動化開通。不僅僅是API網關的開通，其他的比如安全中心的策略/證書自動下發等都可以利用這個機制來實現。ODA架構充分利用Kubernetes平臺的擴展機制，基于事件并根據ODA組件的數據模型實現Zero-Touch零配置的運維能力。上述流程示意圖如下：4ODA技術亮點將軟件模塊化，像積木一樣來組裝系統的想法并不新鮮，TM Forum ODA架構與TAM、NFV等規范等相比，有許多不同和亮點：ODA與TAM相比，不僅實現了組件在功能層面的模塊標準化，還覆蓋了組件的非功能性要求，ODA組件的數據模型包含了安全、依賴、管理操作等部分，覆蓋到了應用部署和運維環節。ODA不僅僅是設計態的規范，還提供了配套的、支持微服務、云原生的Canvas環境和CTK等工具，提供了一個完整的可運行的應用框架。ODA基于云原生操作系統Kubernetes的Operator擴展機制，通過事件驅動和插件擴展實現零配置的自動化運維，與NFV相比，ODA一開始就是基于云原生理念來設計，更加輕量化和易落地。ODA規范設計和驗證過程采用了開源的模式來協作，通過建立ODL（Open Digital Lab）開放數字實驗室，眾多運營商和供應商一起參與對設計進行驗證、反饋和改進，更加開放并具有可落地性。5實戰ODA-CA浩鯨科技是第一批加入ODA宣言的企業之一，在創立之初就積極加入到規范建立、推廣和落地的行動中，同時也是ODA-CA(ODA Component Accelerator)項目的初創成員之一。ODA-CA項目在AWS上搭建了一套ODL環境來對相關規范和技術進行驗證。在這個項目中，浩鯨科技開發并完成了Product Catalog、Product Order Capture等ODA組件的測試驗證，并向Canvas開源社區貢獻了API Gateway等Canvas平臺組件。在今年9月即將于根本哈根舉辦的全球數字化轉型峰會（DTW）期間，TMF將聯合浩鯨科技共同發布電信域解決方案的ODA Map。根據浩鯨科技多年的電信領域實踐經驗，ODA組件的開發，首先是支持Open API接口，其次是云原生改造，并支持運行到Kubernetes平臺上，最后是按照ODA規范輸出元數據描述文件。如果應用本身已經支持了OpenAPI和云原生，組件適配的工作量并不大，以浩鯨科技為例，1個月左右時間就完成了適配和測試。另外值得一提的是，作為一個開源社區，Canvas底座也是開放的，比如Kubernetes平臺，無論是Rancher等商業版還是社區版都可以支持。也歡迎各方積極參與并貢獻平臺組件。6總結ODA基于TM Forum多年的電信管理經驗和最新的云原生技術，通過可復用、可編排的組件設計和可拔插、可擴展的運行底座，可以幫助運營商建立一個敏捷、云原生和零運維的數字化系統，提高供應商、運營商、集成商的協作效率，同時標準化的、開放的組件市場也可以吸引更多創新團隊加入，建立更加豐富的生態。ODA采用了開源模式共建，并借助社區的反饋進行改進，因此歡迎更多的企業一同參與，豐富組件市場和平臺插件。王玉木浩鯨科技云產品總監、TM Forum Contributer擁有15y+電信行業基礎架構研發經驗，目前負責Cloud Native、DevOps相關平臺研發。TM Forum ODA、Docker等社區的Contributer，獲得5+容器相關專利，通過系統架構師、CKA、DevOps Master等認證。阿里云云原生講師。
1
整體架構
2
ODA部署實施
3
ODA Zero-Touch流程介紹

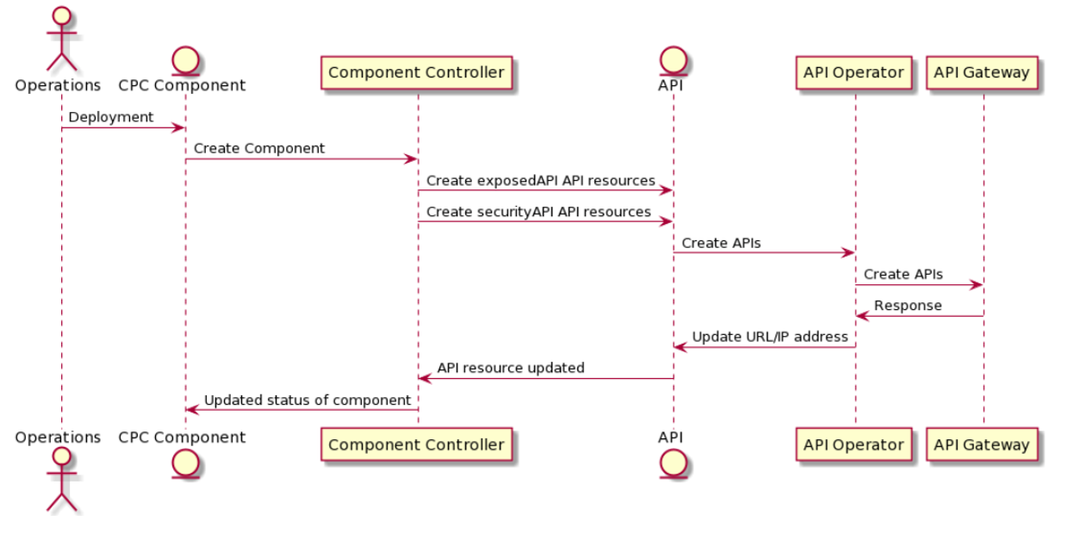

第一步，運營商可以到ODA的組件市場查詢并選擇某個供應商的組件，在經過商務等環節之后，獲得了相應的ODA組件軟件包(Helm Charts)。
第二步，通過Kubernetes的Helm工具來部署這個軟件包。Kubernetes會創建出對應的應用，啟動相關容器，同時還會創建一個對應于此ODA組件的Kubernetes CRD自定義資源對象，比如本次安裝創建了一個CPC Component的ODA CRD對象。
第三步，Canvas通過Kubernetes Operator擴展持續監聽ODA CRD對象的創建，當發現新增了一個CPC CRD對象之后，自動獲取到資源對象中的ODA組件的元數據信息，并根據這些信息自動觸發對應的開通動作，比如為CPC創建若干個API的CRD對象，描述CPC所提供的Open API。
第四步，Canvas對API CRD對象也設置了監聽，當發現系統有新增API之后，API Operator會采集API的詳細信息，比如內部訪問地址、安全認證協議等，并將這些API發送給API網關，由API網關進行API的注冊和對外開通，并將API網關反饋的外網訪問地址更新到API CRD對象中，這樣即實現了組件的自動化開通。
4
ODA技術亮點

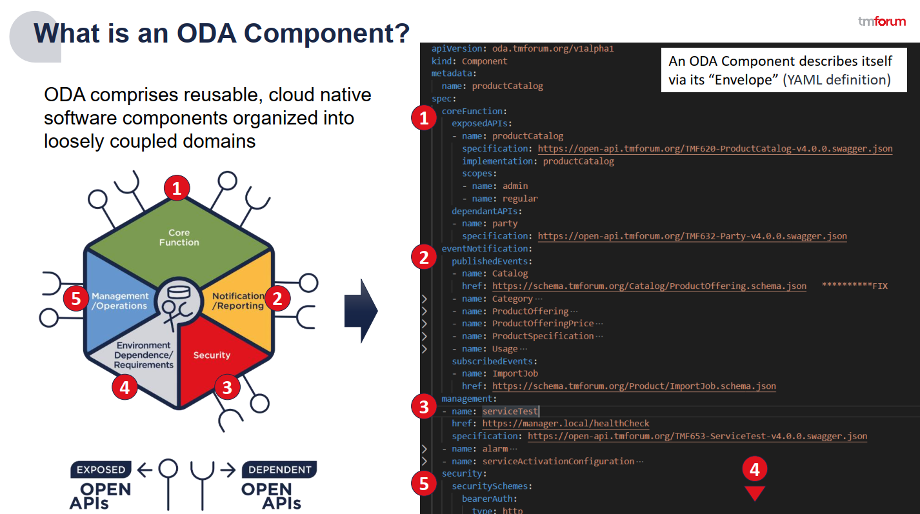

ODA與TAM相比，不僅實現了組件在功能層面的模塊標準化，還覆蓋了組件的非功能性要求，ODA組件的數據模型包含了安全、依賴、管理操作等部分，覆蓋到了應用部署和運維環節。
ODA不僅僅是設計態的規范，還提供了配套的、支持微服務、云原生的Canvas環境和CTK等工具，提供了一個完整的可運行的應用框架。
ODA基于云原生操作系統Kubernetes的Operator擴展機制，通過事件驅動和插件擴展實現零配置的自動化運維，與NFV相比，ODA一開始就是基于云原生理念來設計，更加輕量化和易落地。
ODA規范設計和驗證過程采用了開源的模式來協作，通過建立ODL（Open Digital Lab）開放數字實驗室，眾多運營商和供應商一起參與對設計進行驗證、反饋和改進，更加開放并具有可落地性。
5
實戰ODA-CA
6
總結
王玉木
浩鯨科技云產品總監、
TM Forum Contributer
